  • 液压扳手内部原理图,提供使用方法
  • 本站编辑:沃顿液压扳手发布日期:2022-05-17浏览量:10770

  液压扳手作为一种用于大规格螺栓进行上紧和拆松的液压工具,被广泛应用于钢铁、电力、石油、化工、铁路、冶金等行业的施工、抢修、检修工作中,具有其他工具的不可替代性。对于刚刚接触液压扳手的用户来说,液压扳手内部原理、液压扳手使用方法这些问题是他们比较关心的,只有弄清楚这些,才能更好地使用液压扳手。下面沃顿液压扳手就来科普一下:液压扳手内部原理图,提供液压扳手的使用方法,希望可以帮到大家。


  一、液压扳手工作原理,液压扳手内部原理图

  电动液压泵启动后在内部通过电机马达产生压力,将内部的液压油通过油管介质传送到液压扳手,然后推动液压扳手的活塞杆,由活塞杆带动扳手前部的棘轮,使棘轮能带动驱动轴来完成螺栓的预紧工作。下面是液压扳手内部原理图:

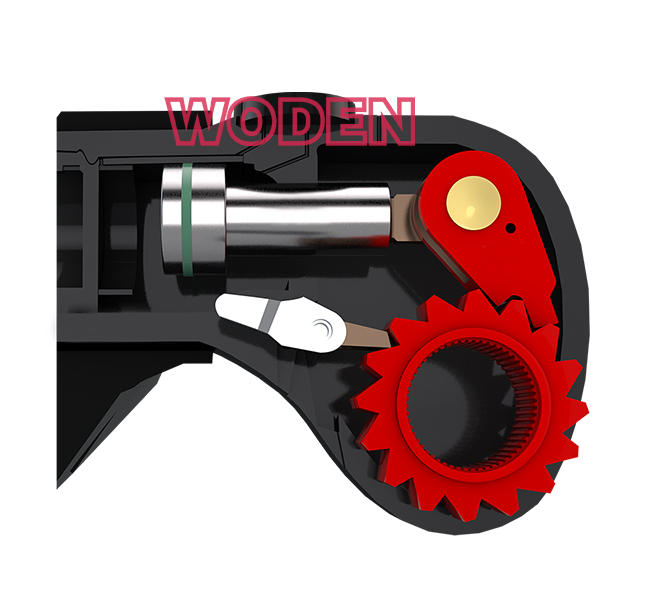

液压扳手内部原理图

  二、液压扳手的使用方法

  1、首先确定是拆松,还是锁紧螺母,通过按下或旋出锁固螺钉,取出驱动方轴进行左右换向,装上驱动方轴定位器,拉下反作用力臂锁固装置,按适合方位装入反作用力臂、拆松、锁紧工作时方轴方向。

  2、连接泵站

  将泵的高压出口与液压扳手的高压进口、泵的低压出口与液压扳手的低压进口分别用高压油管连接起来。连接时油管上的快速接头应插到底,然后用手拧紧固定螺母。

  3、仔细检查油管接头是否连接可靠,泵中是否有油。

  4、将泵的电源插头连接好。严禁无油运转!

  5、试运转

  将液压扳手置于空地上。打开泵的电源开关,启动油泵,检查油泵是否运转正常。按住线控开关上的上一按钮,此时方轴开始转动,扳手到位停止转动,压力表由“0”急速上升至调定压力;松开按钮,扳手自动回程,反复几次,使液压扳手空转数次,观察扳手转向,以确定是拆松还是锁紧运行,无异常时,才能将扳手放至套筒上。

  6、调整压力

  一手将线控开关上按钮按下,此时方轴开始转动,扳手到位停止转动,压力表由“0”急速上升,另一只手调整油泵调压阀,调节压力表中指针至所需压力。

  7、拆松

  将泵站压力调到高,确认扳手转向确为拆松方向,将扳手放在套筒上,找好反作用支点,靠稳,反复执行上述动作,直至将螺母拆下。

  8、锁紧

  (1)力矩设定,首先可根据设计要求设定力矩。

  (2)泵站压力设定,根据所需的力矩值及所用扳手型号来设定泵站压力。(参照说明书)

  (3)确定扳手转向确为锁紧方向,将扳手放在套筒上反复执行上述的动作,直至螺母不动为止。


  以上就是“液压扳手内部原理图"的相关内容,如操作过程中有不清楚的,可以拨打全国热线400-829-0906直接咨询【沃顿液压扳手】,我们提供详细解答,沃顿液压扳手也可以派遣技术人员去现场,进行一对一使用培训,帮助每位用户都能熟练操作液压扳手。
